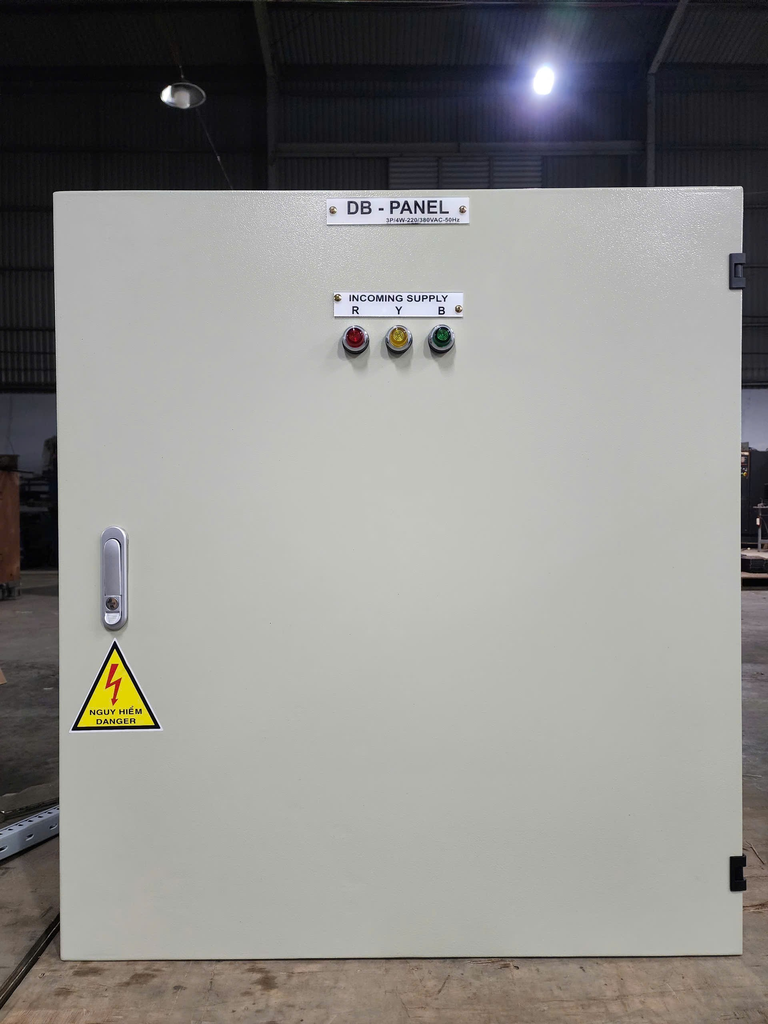

Tủ điện treo tường 2 lớp cửa H900 × W700 × D250 mm – MCCB 3P 250A
Tủ điện treo tường 2 lớp cửa H900 × W700 × D250 mm là tủ điện được thiết kế sẵn với hệ thống thiết bị đóng cắt và bảo vệ bên trong, phù hợp sử dụng cho các hệ thống phân phối và điều khiển điện công nghiệp. Tủ được trang bị thiết bị ngõ vào gồm đèn báo pha Hivero, cầu chì 6A và MCCB Shihlin 3P 250A 22kA; ngõ ra gồm MCCB 3P 150A 22kA và MCCB 3P 50A 10kA.
Hệ thống thanh cái sử dụng thanh đồng kích thước 20 × 6 mm, dòng thanh cái pha 250A, thanh N bằng 50% dòng pha và thanh PE bằng 25% dòng pha. Cấu hình này giúp tủ thuận tiện cho việc phân phối điện đến các nhánh tải và bảo vệ hệ thống theo thiết kế.
Thông số sản phẩm
| Thông số | Chi tiết |
|---|---|
| Loại sản phẩm | Tủ điện treo tường 2 lớp cửa |
| Kích thước tủ | H900 × W700 × D250 mm |
| Thiết kế | 2 lớp cửa |
| Thiết bị ngõ vào | Đèn báo pha + cầu chì + MCCB |
| Đèn báo pha | HC25P-22ALR (R,Y,B) – Hivero |
| Cầu chì | 6A + đế CT-FB101LA – Hivero |
| MCCB ngõ vào | 3P 250A – 22kA |
| Model MCCB ngõ vào | BM 250-CN 3P 250A 22KA Adj. – Shihlin |
| MCCB ngõ ra 1 | 3P 150A – 22kA |
| Model MCCB ngõ ra 1 | BM 250-CN 3P 150A 22KA Adj. – Shihlin |
| MCCB ngõ ra 2 | 3P 50A – 10kA |
| Model MCCB ngõ ra 2 | BM 100-MN 3P 50A 10KA – Shihlin |
| Thanh cái | Busbar + co nhiệt |
| Dòng thanh cái P | 250A |
| Vật liệu thanh cái | Đồng (Cu) |
| Kích thước thanh đồng | 20 × 6 mm |
| Thanh cái N | 50% dòng P |
| Thanh PE | 25% dòng P |
| Nhãn công | Theo cấu hình tủ |
Cấu hình thiết bị trong tủ
| Vị trí | Thiết bị | Thương hiệu | Quy cách |
|---|---|---|---|
| Ngõ vào | Đèn báo pha | Hivero | HC25P-22ALR (R,Y,B) |
| Ngõ vào | Cầu chì + đế | Hivero | 6A – CT-FB101LA |
| Ngõ vào | MCCB | Shihlin | 3P 250A – 22kA Adj. |
| Ngõ ra | MCCB | Shihlin | 3P 150A – 22kA Adj. |
| Ngõ ra | MCCB | Shihlin | 3P 50A – 10kA |
| Thanh cái | Busbar + co nhiệt | — | P = 250A, Cu 20 × 6 mm |
| Thanh N | Busbar | — | 50% P |
| Thanh PE | Busbar | — | 25% P |
Đặc điểm sản phẩm
- Thiết kế tủ treo tường 2 lớp cửa, kích thước H900 × W700 × D250 mm.
- Trang bị MCCB Shihlin cho cả ngõ vào và ngõ ra.
- MCCB ngõ vào 3P 250A, khả năng cắt 22kA, có chức năng điều chỉnh.
- MCCB ngõ ra gồm loại 3P 150A 22kA và 3P 50A 10kA.
- Tích hợp đèn báo pha 3 màu R-Y-B của Hivero.
- Có cầu chì 6A kèm đế CT-FB101LA.
- Sử dụng thanh cái đồng 20 × 6 mm với dòng định mức 250A.
- Có thanh N và PE theo tỷ lệ cấu hình của hệ thống.
- Phù hợp làm tủ phân phối điện và các hệ thống điện công nghiệp theo thiết kế.
